Jiangsu Changjiang 2SA1015
Jiangsu Changjiang 2SA1015 は台湾Jiangsu Changjiang(JSCJ、JCET、江苏长晶科技股份有限公司)の汎用小信号シリコントランジスタ。NPN型。TOSHIBA 2SA1015 のセカンドソース品。Jiangsu Changjiang 2SC1815 とコンプリペア。
TO-92形(EIAJ : SC-43)。2SA1015 は定番の品種のため、各社がセカンドソース品を作っているが、多くのパーツ店で取り扱いがあるセカンドソース品の中での定番品。マーキングは本家と同じ横向き。

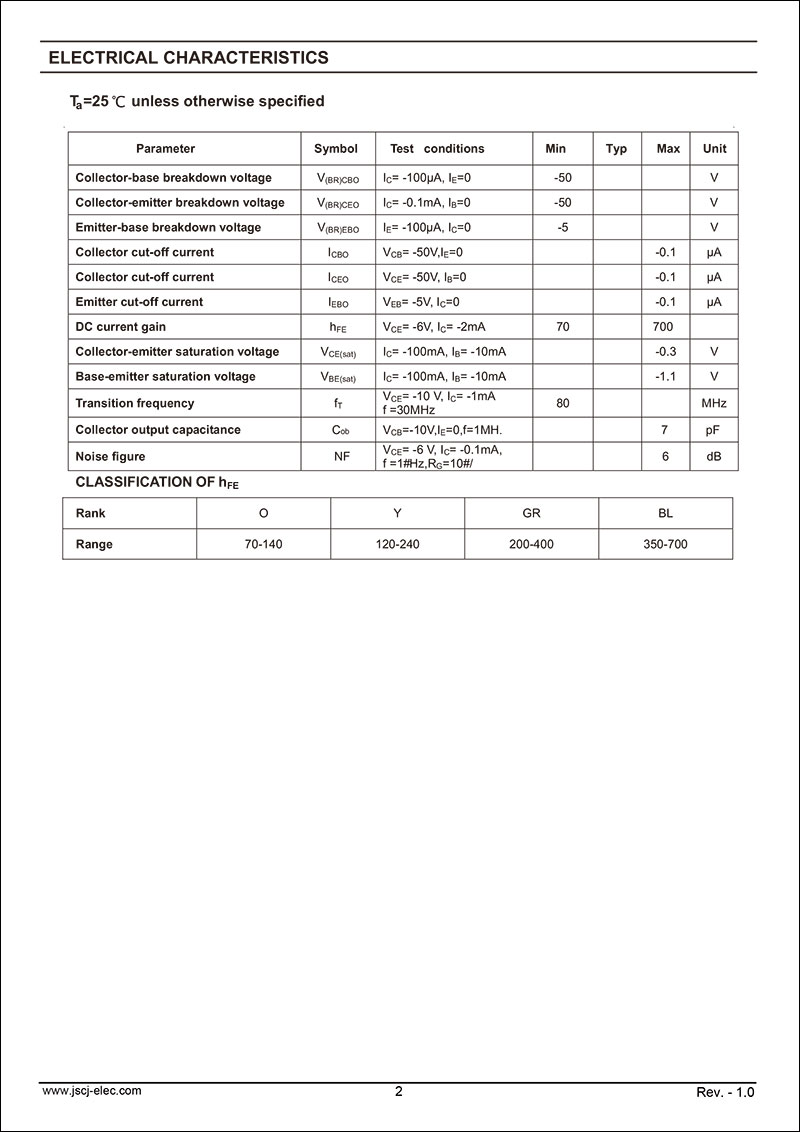

データシート上の数値で本家と違うのは、Tj(接合温度) が 125℃ → 150℃、Ic : 150mA時の hFE の規定がない、Vce(sat) の Typ. の規定がない、Cob の Typ. の規定がない、NF の Typ. の規定がない、NF の Max が 10dB → 6dB。他の数値はほぼ同じ
特性などはオリジナルにかなり似せてあるように見える。Ic-hFE特性は素子間のバラつきがあり、本家ではスパッと横一直線になるのに対し Ic(Ib)によって値が動くのが気になる。このクラスでは特性の良い他の品種(例えば、ROHM 2SA933S など)がいまはまだ手に入るので、わざわざこの品種を指定して購入するメリットは感じられない。強いて挙げるとすれば、コストが安い(5円)ことくらいか。
同社が製造販売している Jiangsu Changjiang A733 と特性が酷似しており、わざわざ汎用品種を作り分けるとは考えづらいことから考えて、同じチップをそれぞれの型式のものとしてマーキングを変えて販売しているものと考えられる。
Jiangsu Changjiang 2SA1015。Vceo ≦ 50V、Ic ≦ 150mA、Pc ≦ 400mW

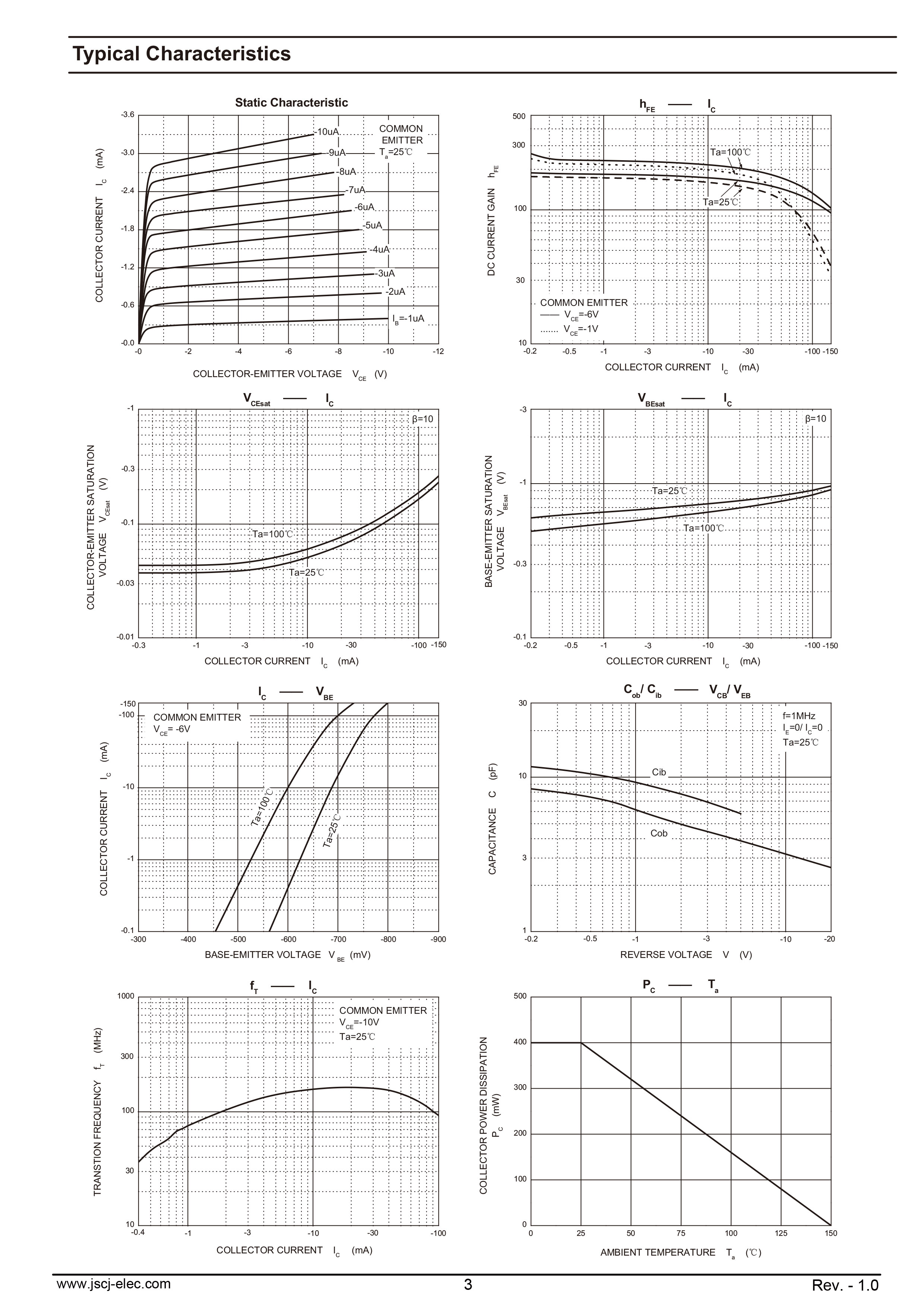

Jiangsu Changjiang 2SA1015

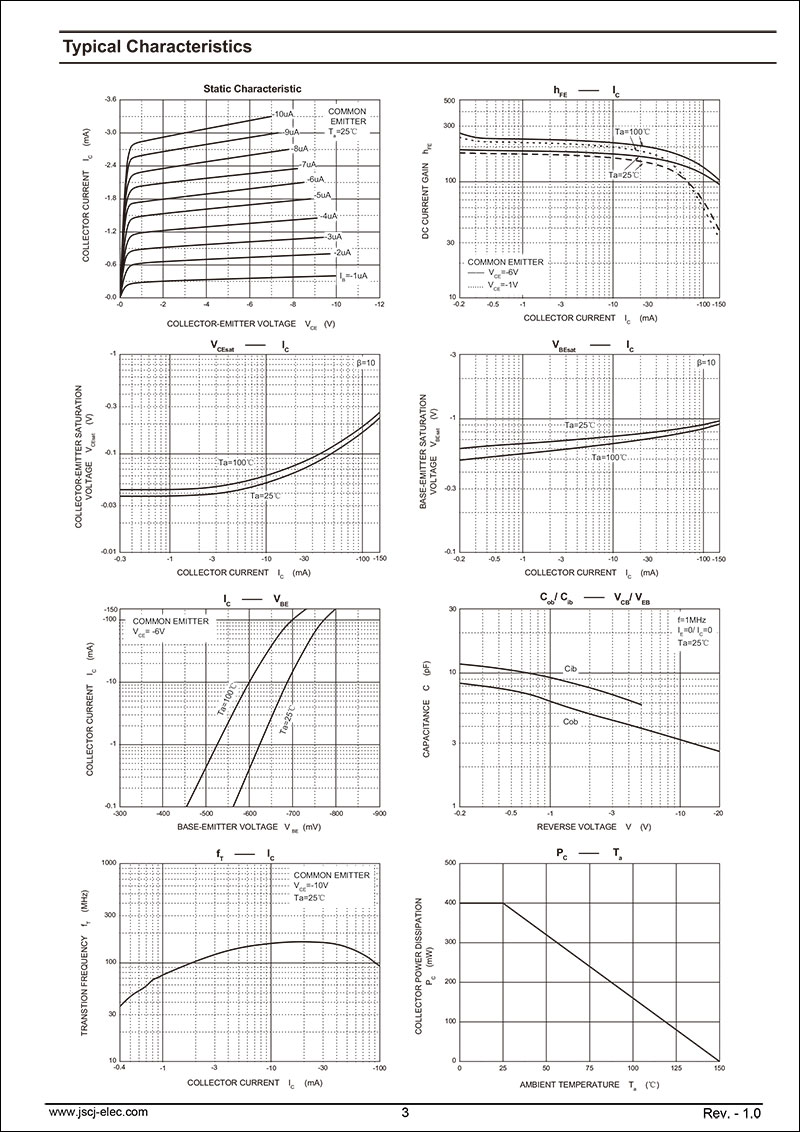

Jiangsu Changjiang 2SA1015
Jiangsu Changjiang 2SA1015
Jiangsu Changjiang 2SA1015
Jiangsu Changjiang 2SA1015。マーキングは A1015 / GR011。TO-92サイズ
写真のものは、2023年に aitendo で購入したもの。hFE は一般的な、GRランク(200-400)。
Jiangsu Changjiang 2SA1015。Ic-hFE特性
同一ロット品からサンプルを 5個、適当に抽出して hFE を測定したもの。Ic = 1.0mA付近の数値で、260.1、259.6、258.4、264.2、266.3 とバラつきなし。本家が少しバラつくのと比べると、とても特性が揃ってると言える。なお、Ic(Ib)依存も少しあり、全体的に Ic が増えるほど hFE が下がる。測定条件は Vce = 6.0V。
以下の特性は、hFE : 260.1 の個体を計測。
Jiangsu Changjiang 2SA1015。Vce-Ic特性
Vce-Ic特性。低電流、能動領域では Vce依存が少なく、横一直線に伸びている。Ic間も一定で、Ib依存が少ない。測定条件は Vcc = 7.0V。
アーリー電圧(VA) は約43V。
Jiangsu Changjiang 2SA1015。Vce-Ic特性(飽和領域)
飽和領域のVce-Ic特性。こちらも低圧から申し分のないキレイな特性。
Jiangsu Changjiang 2SA1015。Vbe-Ic特性
サンプル5個(hFE測定と同じ個体)の Vbe-Ic特性。測定条件は Vce = 7.0V。
(続く)
