6BM8S アンプの製作

歪率特性

無帰還アンプのため 100Hz，1kHz，10kHz の歪率が揃っています．歪率特性の図は歪率の数値ではなく、この各周波数の特性がいかに近いかが重要です。0.01W以下で歪率が上昇しているのはノイズです。

測定は改良後の状態で行っています。測定は hp製オーディオアナライザ8903B を使用しました．

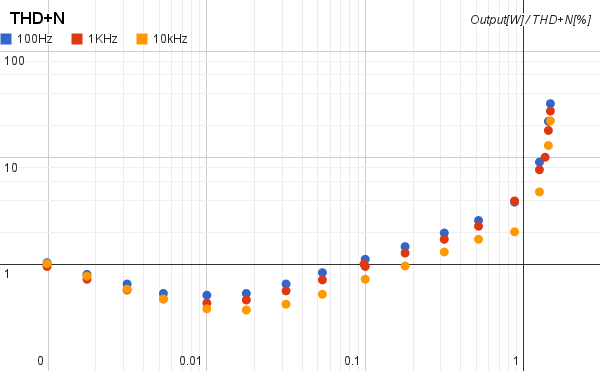

歪率特性 8Ω

このコンテンツは 2003年に別のサイトに掲載したものを加筆、修正して転載しています。
