6BM8S アンプの製作

改良1

謎のフィルムコンデンサC1 を外し出力段のカソード抵抗R6 を 330オームから 330 + 220オームに変更しました。

カソード抵抗が 330オームだとバイアスが -12V くらいになりバイアスが浅すぎます。550オームとすることでバイアスが -15V くらいになりちょうどよい頃合いです。

ブリーダ抵抗R905 の 20Kオームは小さいので R906 330Kオーム(2W)で分圧してヒーターバイアスを掛けます。

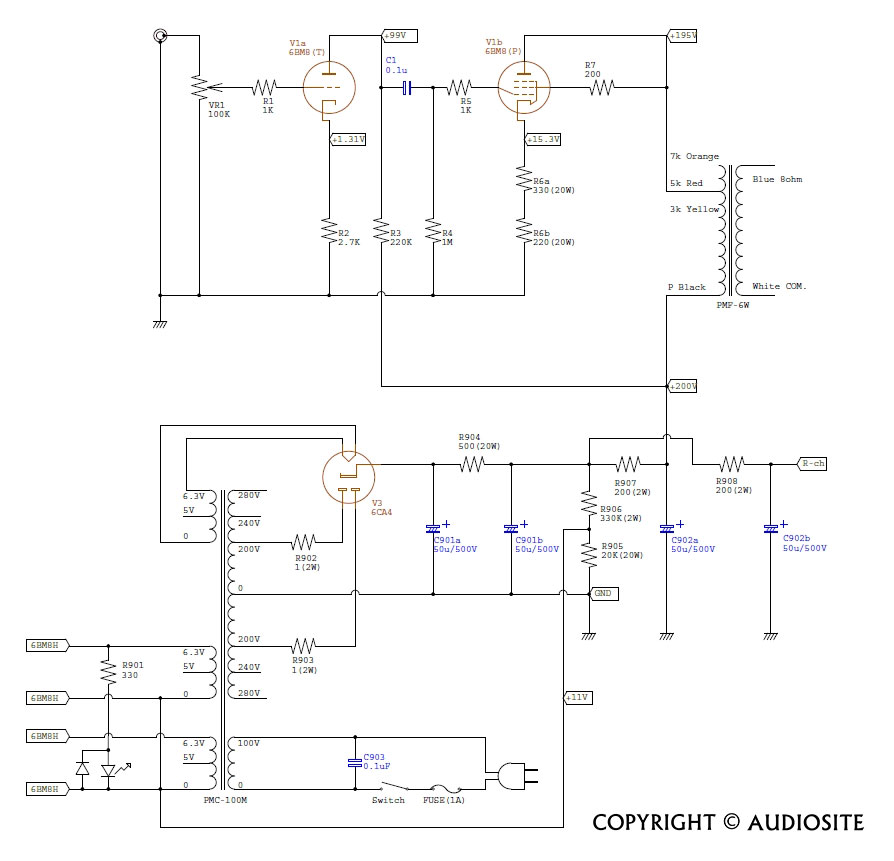

回路図(改良1)
回路図(改良1)

このコンテンツは 2003年に別のサイトに掲載したものを加筆、修正して転載しています。
