6BM8S アンプの製作

ケース加工

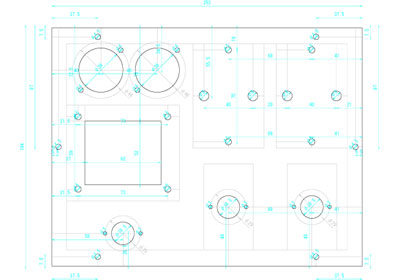

ケースは側板と前面板だけ使い，他はアルミ板，銅板を組み合わせて加工します．上面板は厚さ2mmのアルミ板を使い，トランス類，電解コンデンサ，球を並べます．この配置が，アンプの完成度を左右すると言っても過言ではありません．ワイヤリングに無理が無く，部品間の影響も少なくなるよう考えて，配置図(Fig.2-3-1)をCADを使って作成します．背板と底板は厚さ1.5mmの銅板を加工します．今回は高さ44mmのケースを使ったため，端子は横並び以外は不可能でしょう．底板は放熱穴とインシュレータ取り付けを考えてデザインします．前面板はケースの付属板を加工します．加工は，ボール盤，ヤスリなどを用いて気長に行います．

このコンテンツは 2003年に別のサイトに掲載したものを加筆、修正して転載しています。
