6BM8S アンプの製作

部品集め

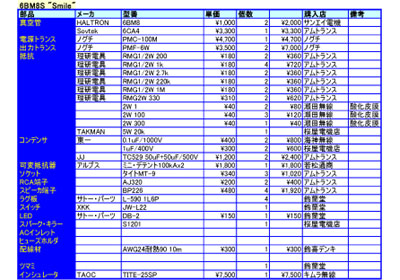

今回は奇をてらった点も無く，部品も常用品を中心に設計しているので部品集めは楽です．詳しくは部品表をご覧ください．なお，価格は購入時点での購入店のものであり，時期，あるいは販売店によって異なります．私の場合，前述の通り通販という事もあり，送料を浮かすためにもまとめて購入が多いので，最安とは限りません．

前述したように可変抵抗はアルプスのミニ・デテント，抵抗は理研電具のRMGです．ミニ・デテントは手持ちストックを使いました．これは入手が難しいですが秋葉原だと若松通商で取り扱ってます．RMGは代理店のアムトランスで購入しました．併せてアムトランスでは，国産タイト製ソケット，JJ製電解コンデンサ，端子を購入しました．電源に用いる抵抗は酸化皮膜の2W，ブリーダ抵抗はセメントの5Wです．ACインレット，スイッチ，LEDは鈴蘭堂で，カップリング用の東一のオイル・ペーパ・コンデンサは海神無線で購入しました．ケースはタカチ電機から直送で購入します．これはタカチ製品の代理店で受け付けてくれます．

このコンテンツは 2003年に別のサイトに掲載したものを加筆、修正して転載しています。
