SANYO 2SA1317
SANYO 2SA1317 は三洋が開発した、汎用小信号シリコントランジスタ。エピタキシァルプレーナ形、PNP型。SANYO 2SC3330 とコンプリペア。
三洋半導体は親会社の三洋電機がパナソニックに合流する際に部門ごと放出となり、米国の On Semiconductor(オンセミ)が買収した。Onsemi買収後は、Onsemi の品種として製造、販売が続けられたが 2023年現在は生産終了品になっている。三洋半導体の前工程製造子会社だった三洋半導体製造株式会社(元新潟三洋電子)はオンセミ新潟となったあと、2022年にスピンアウトして JSファンダリとなった。本品種を含めて、オンセミ新潟で製造していた品種は廃品種となったが、JSファンダリの IP として継承されていれば、再生産される可能性がある。2023年からサンケン電子が JSファンダリ内でパワー半導体を製造する。
三洋の PNP汎用小信号品種の基本形は 2SA608で、Vceo を 30V から 50V に高圧化したのが 2SA608K で、その改良型が本品種。形状は三洋SPA形(2033、TO-92小型)で、同じダイを使ったパッケイジ違い、三洋NP型(2003A、TO-92)が 2SA1318。Pc は本品種が 300mW、TO-92版の 2SA1318 が 500mW。FBETプロセスで製造したものが 2SA1391(低雑音版)、2SA1392。
Onsemi の廃品種については、Rochester Electronics(米国)という会社が保守用として在庫している。一部品種についてはメーカからダイで仕入れており、オーダーごとにパッケイジングして製造、販売している。いわゆるセカンドソース品とは違い、オリジナルのダイを使うので性能などの点で遜色はない。1品目1オーダー$250～ で少量でも受けている。2023年現在、2SA1317S-AC なら単価$0.039/個(@6,500)。

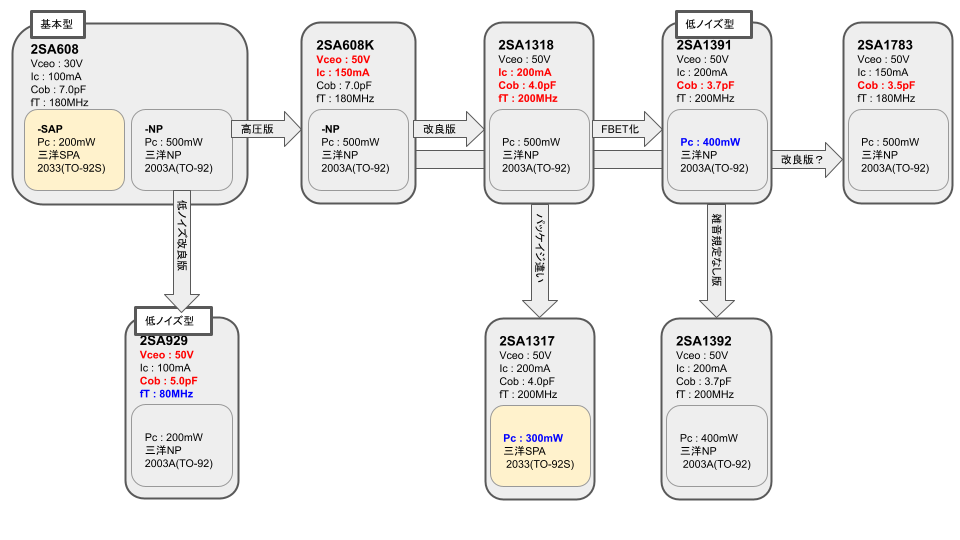

三洋の低電圧トランジスタの系譜

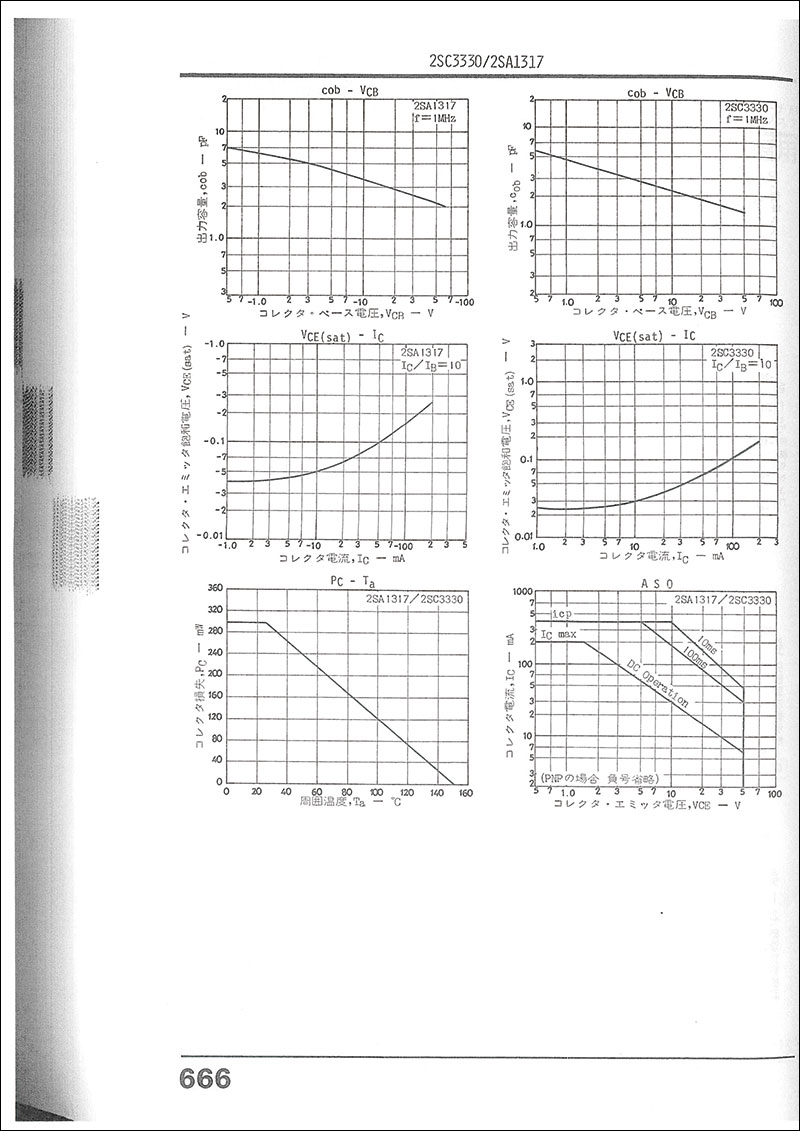

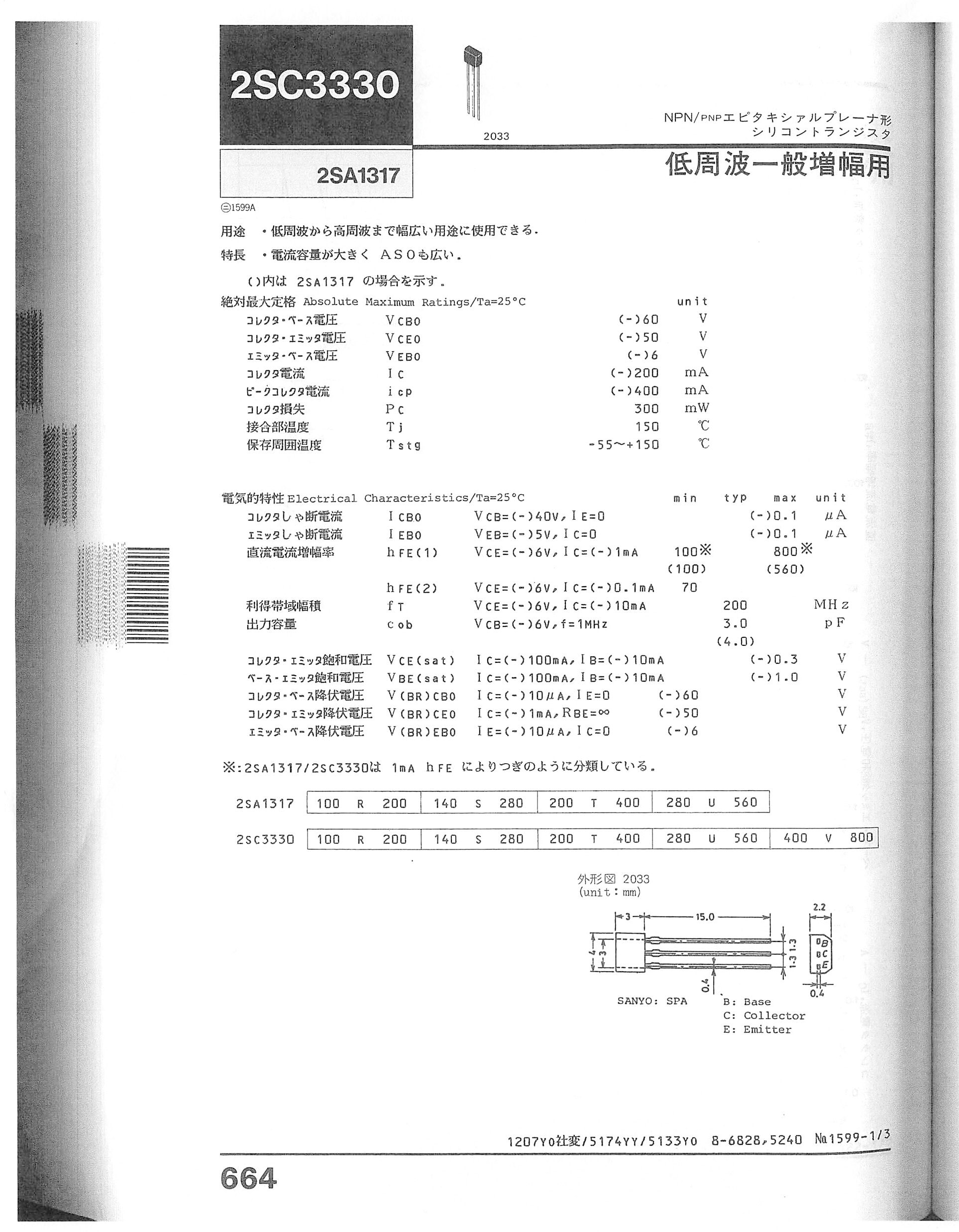

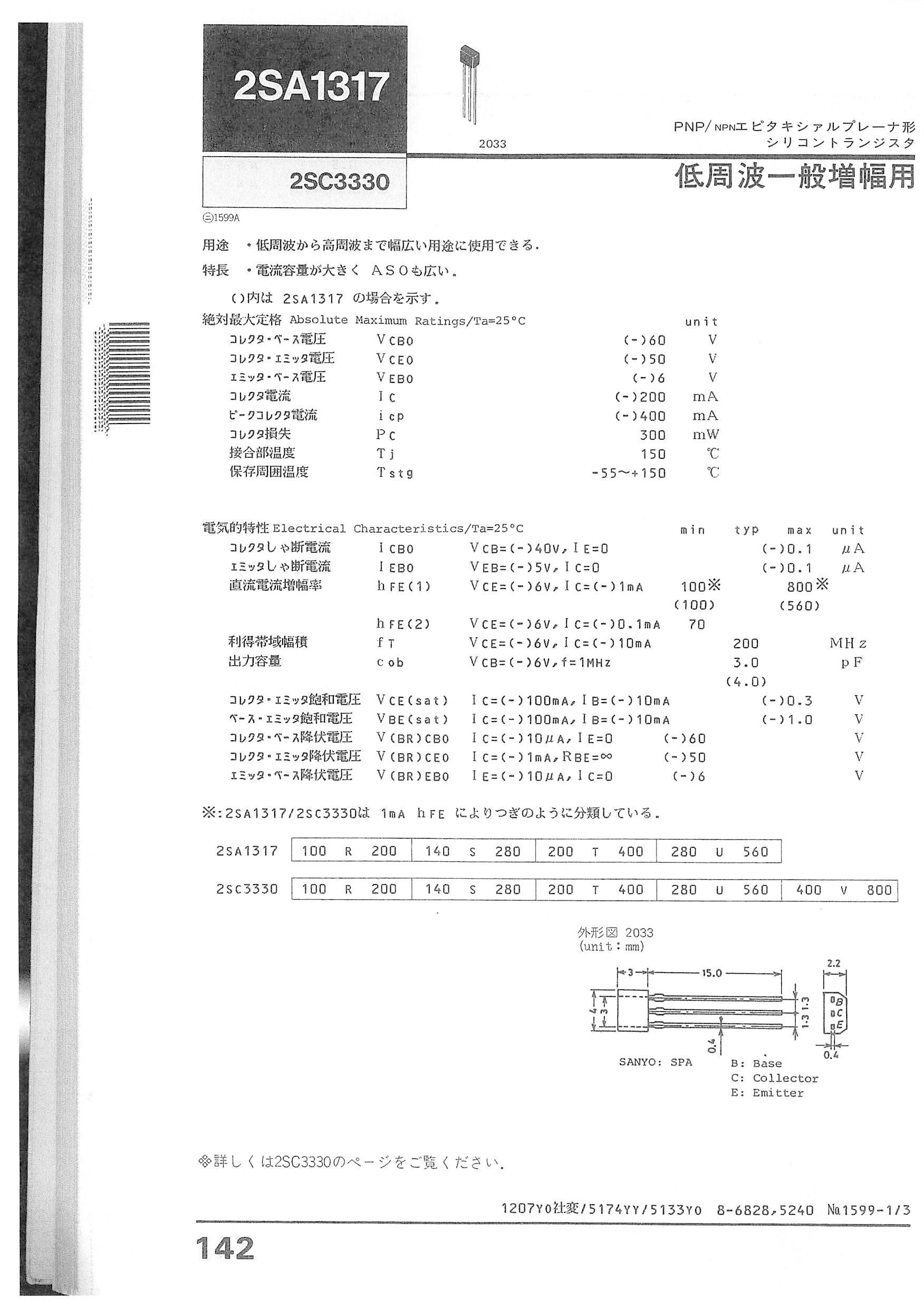

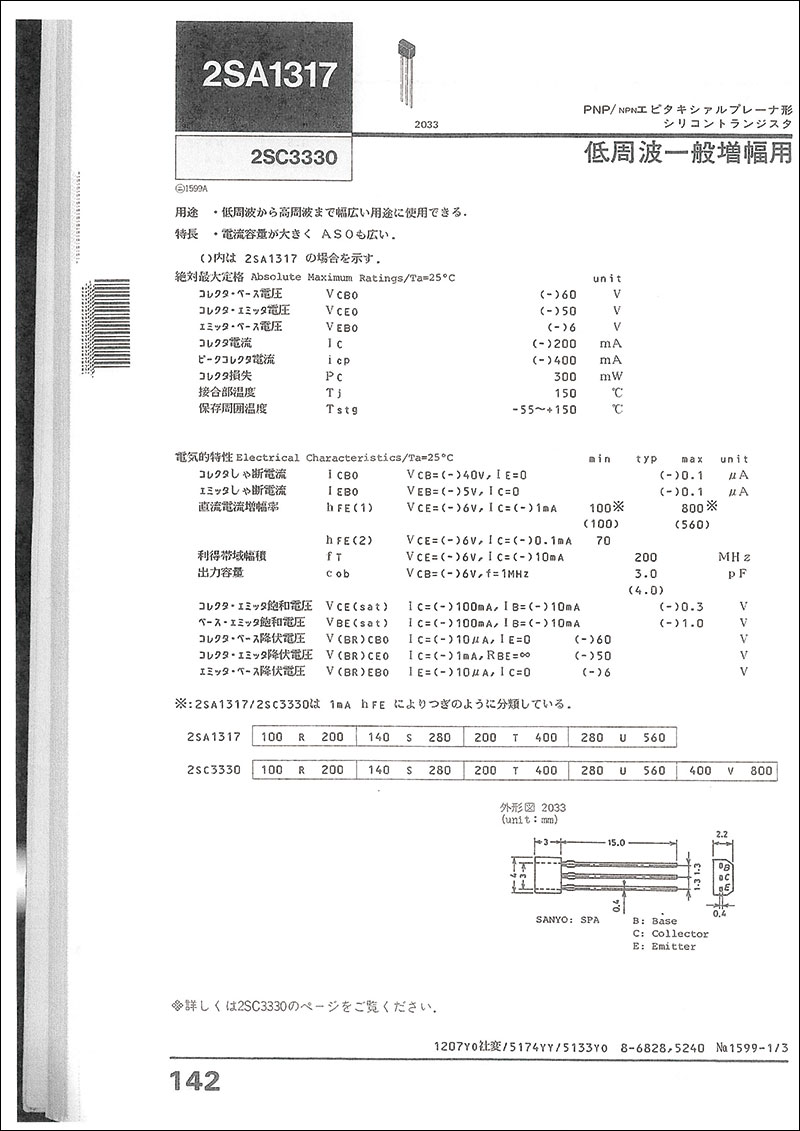

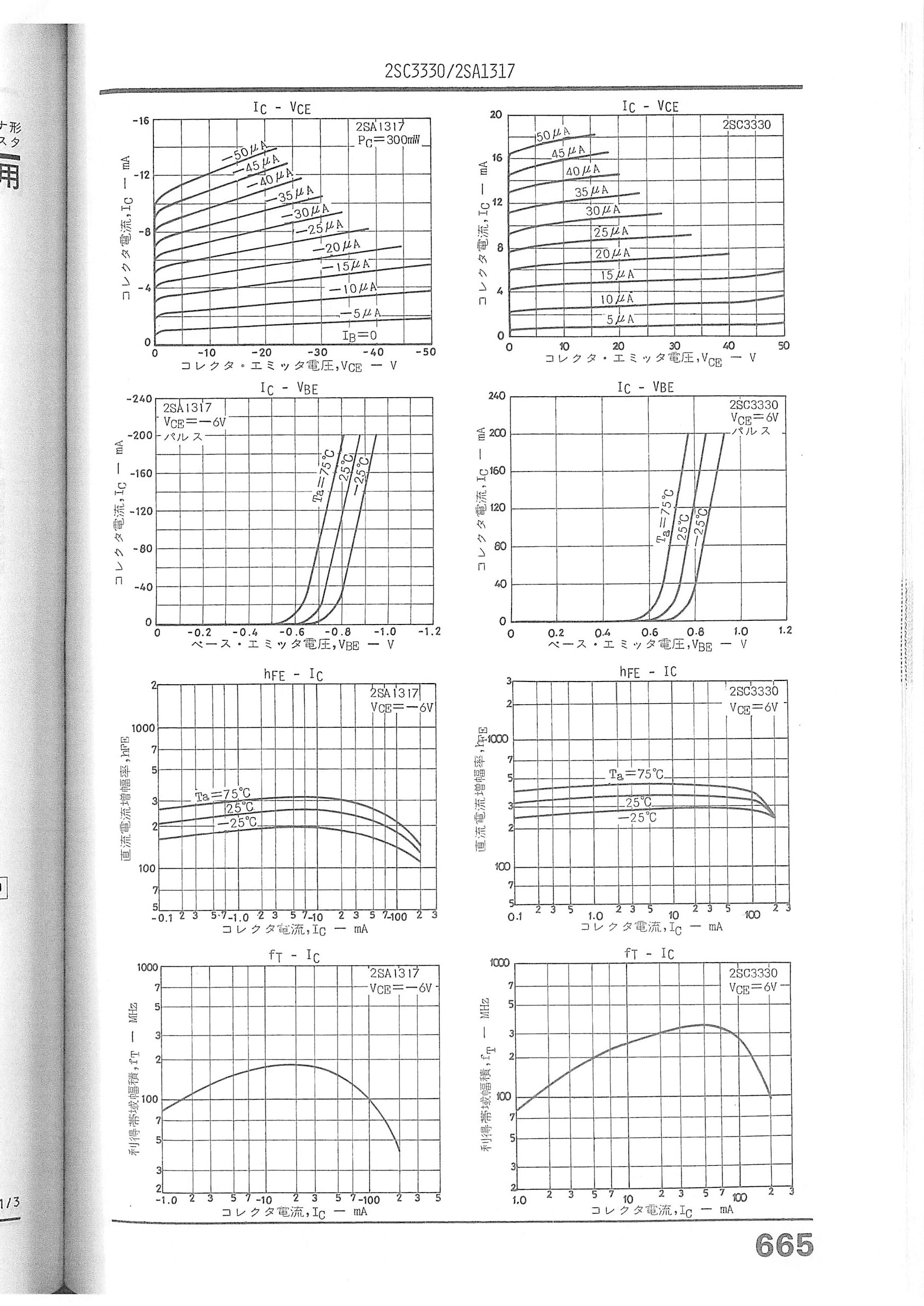

SANYO 2SA1317 / 2SC3330。Vceo ≦ 50V、Ic ≦ 200mA、Pc ≦ 300mW

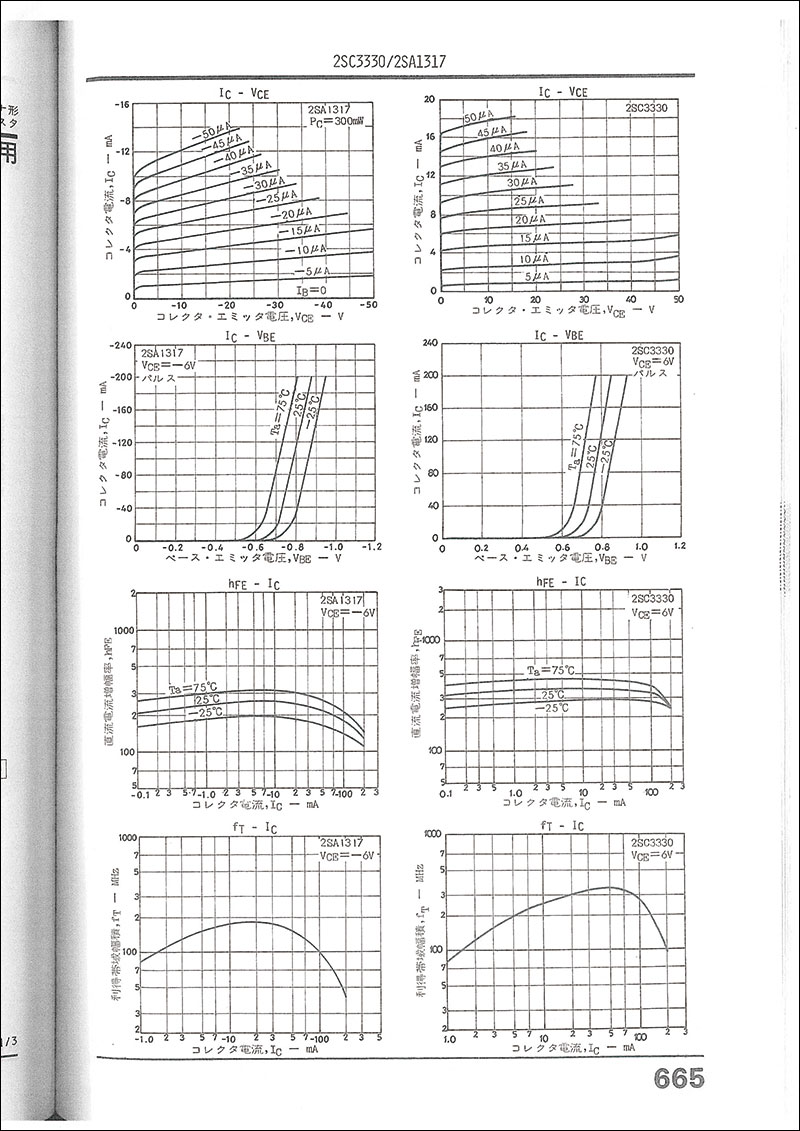

SANYO 2SA1317 / 2SC3330。Vceo ≦ 50V、Ic ≦ 200mA、Pc ≦ 300mW

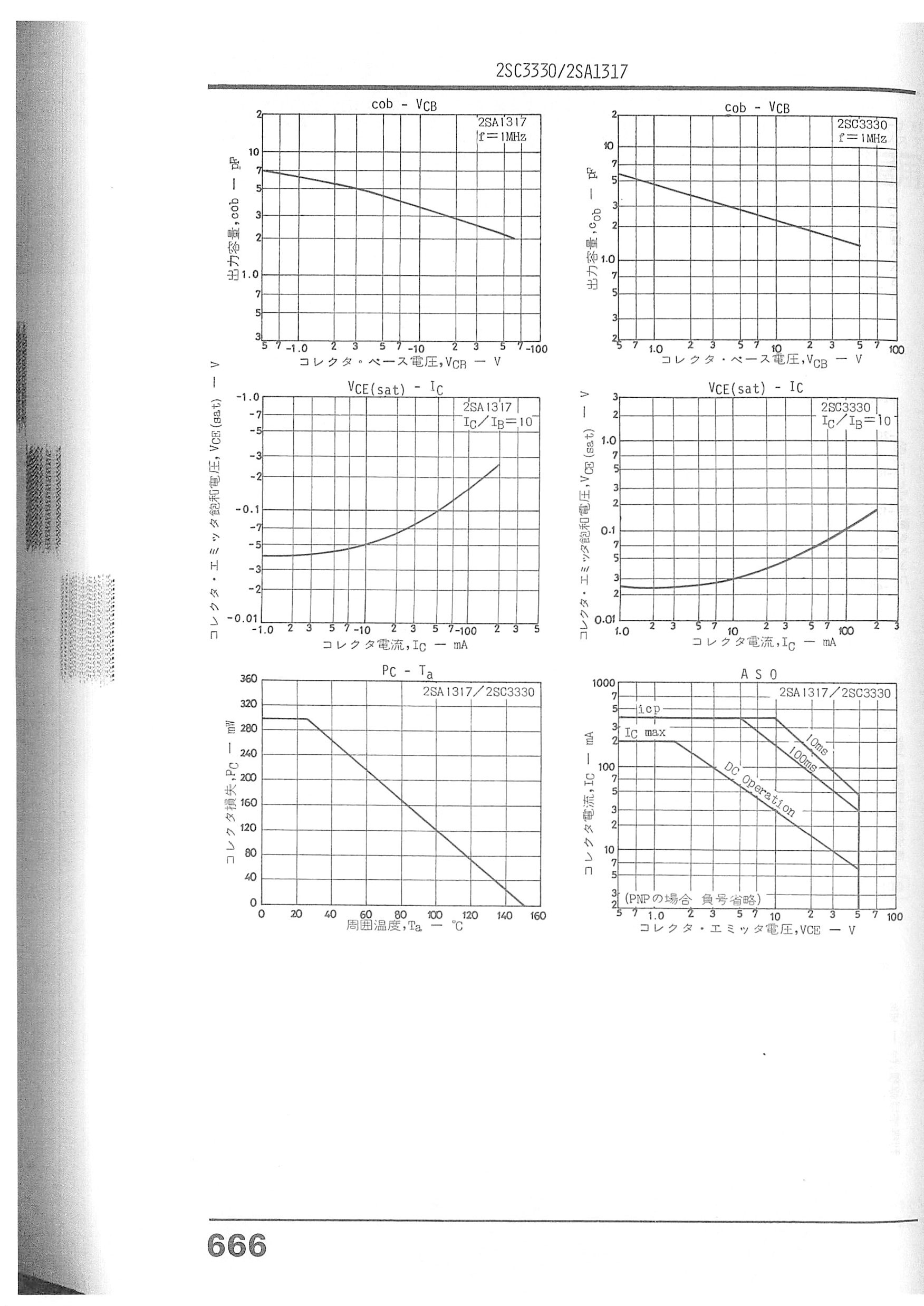

SANYO 2SA1317 / 2SC3330。Vceo ≦ 50V、Ic ≦ 200mA、Pc ≦ 300mW
SANYO 2SA1317 / 2SC3330。Vceo ≦ 50V、Ic ≦ 200mA、Pc ≦ 300mW

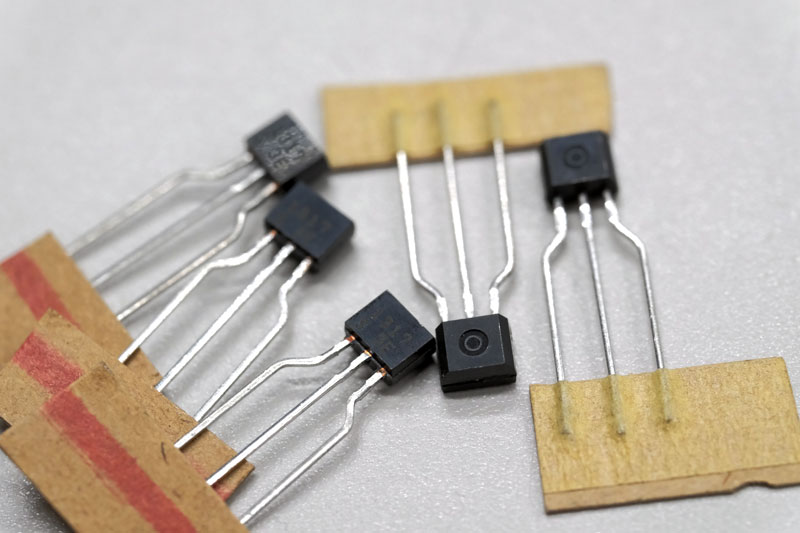

三洋/Onsemi 2SA1317-S。マーキングは 1317 / S 3E。SC-72サイズ(TO-92S)
hFE が高い、Sランク(140-280)。

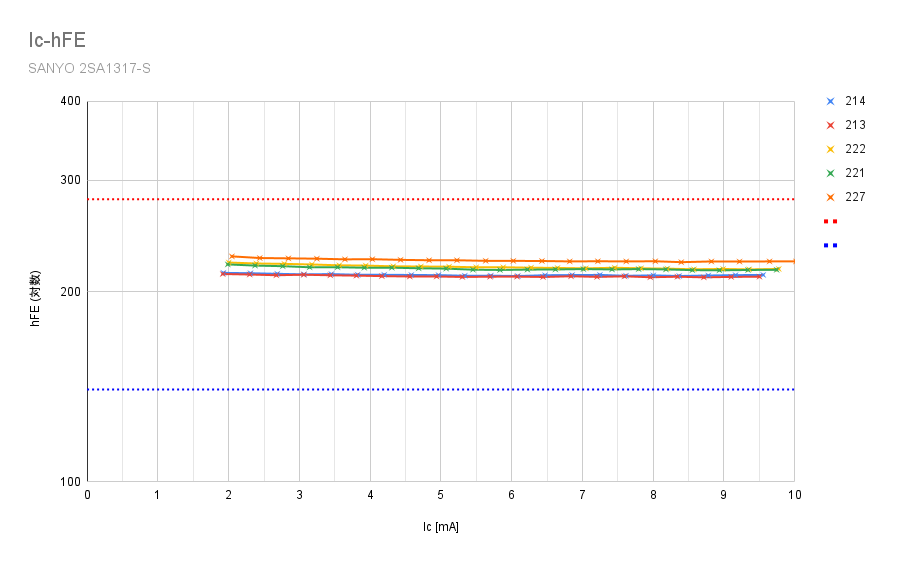

三洋/Onsemi 2SA1317-S。Ic-hFE特性
同一ロット品からサンプルを 5個、適当に抽出して hFE を測定したもの。Ic = 2.0mAの際の数値で、214、213、222、221、227 とほぼバラなし。測定条件は Vce = 6.0V。
以下の特性は、hFE : 214 の個体を計測。

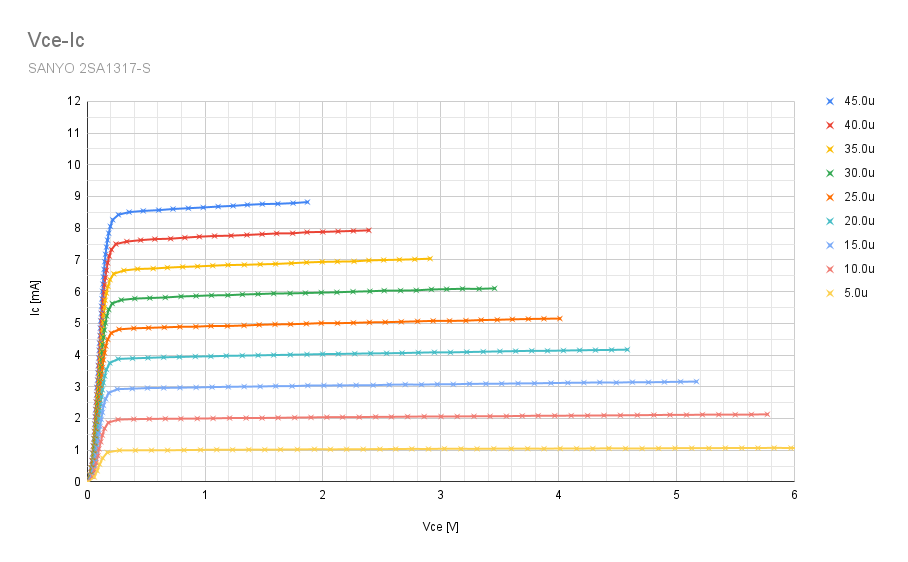

三洋/Onsemi 2SA1317-S。Vce-Ic特性
Vce-Ic特性。データシートに記載されたものと同じく、能動領域では Vce依存が少なく、横一直線に伸びている。Ic間も一定で、Ib依存が少ない。SANYO 2SA608、ROHM 2SA933 に匹敵する特性。測定条件は Vcc = 7.0V。
アーリー電圧(VA) は約64V。これは PNP の品種としては非常に優秀な数値。

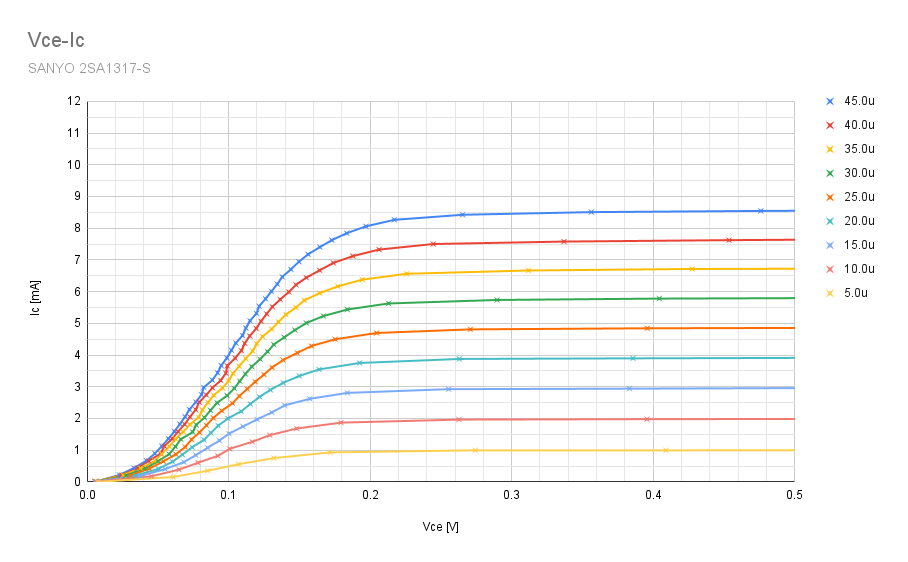

三洋/Onsemi 2SA1317-S。Vce-Ic特性(飽和領域)
飽和領域のVce-Ic特性。こちらも申し分ない特性。

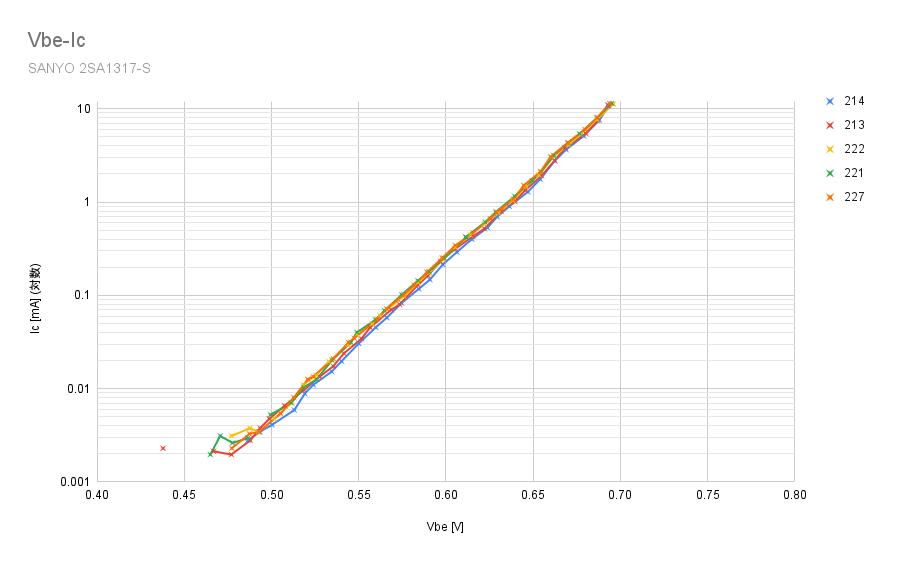

三洋/Onsemi 2SA1317-S。Vbe-Ic特性
サンプル5個(hFE測定と同じ個体)の Vbe-Ic特性。測定条件は Vce = 6.0V。
(続く)
