6BM8S アンプの製作

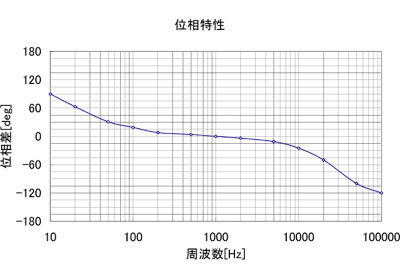

位相特性

無帰還アンプなので，位相の進遅は全帯域で見られます．低域の進相はカップリングコンデンサ，高域の遅相は出力トランスが主な原因です．

オーディオ帯域内ではほとんど位相差は無いです．NFBを掛けるのは難しそうに見えますので，もしNFBを使うなら，トランスの1次側から掛ける事になります．


位相特性

このコンテンツは 2003年に別のサイトに掲載したものを加筆、修正して転載しています。
