NEC 2SA988

NEC 2SA988 は NEC(日本電気、日電)の汎用小信号シリコントランジスタ。エピタキシャル構造、PNP型。NEC 2SC1841 とコンプリペア。

1981年ころに開発され、Vceo : 120V クラスの定番の低雑音品種、NEC 2SA992 の雑音規定が無いバージョンが本品。

現在は廃品種だが、Onsemi KSA992 など、世界中で様々な 2SA992 のセカンドソース品が作られているのでそれで代用できる。

写真のものは、2023年にボントンで購入したもの。TO-92 形状。hFE は一番大きい、Eランク(400-800)。

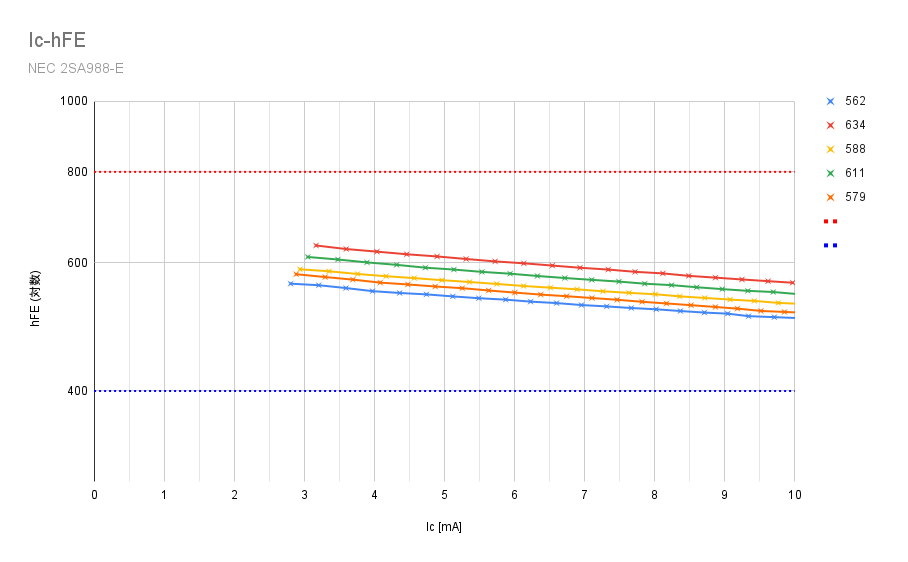

同一ロット品からサンプルを 5個、適当に抽出して hFE を測定したもの。Ic = 3.0mA付近の数値で、562、634、588、611、579 と少しバラつきあり。測定条件は Vce = 6.0V。

以下の特性は、hFE : 609 の個体を計測。

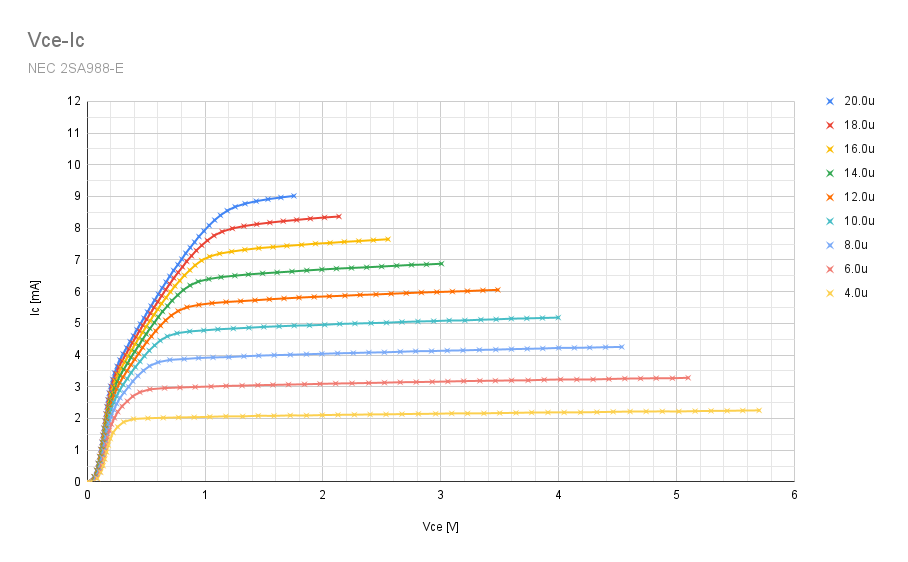

Vce-Ic特性。低電流、能動領域では Vce依存が少なく、横一直線に伸びている。Ic間も一定で、Ib依存が少ない。測定条件は Vcc = 6.0V。

アーリー電圧(VA) は約31V。

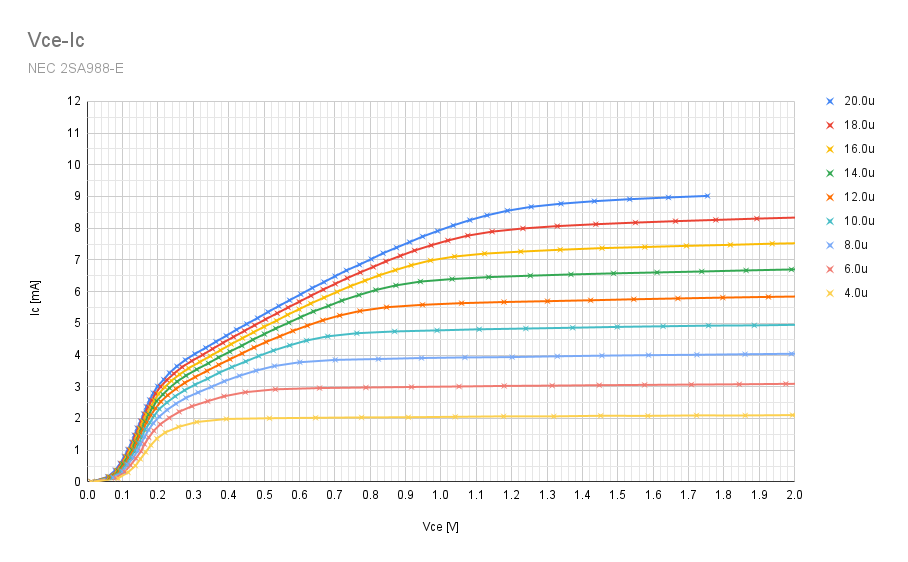

飽和領域のVce-Ic特性。Vceo ≦ 120V と高耐圧の品種ながら能動領域は Vce ≧ 0.9V くらいからといった感じで、低電圧領域でもなで肩にならない。

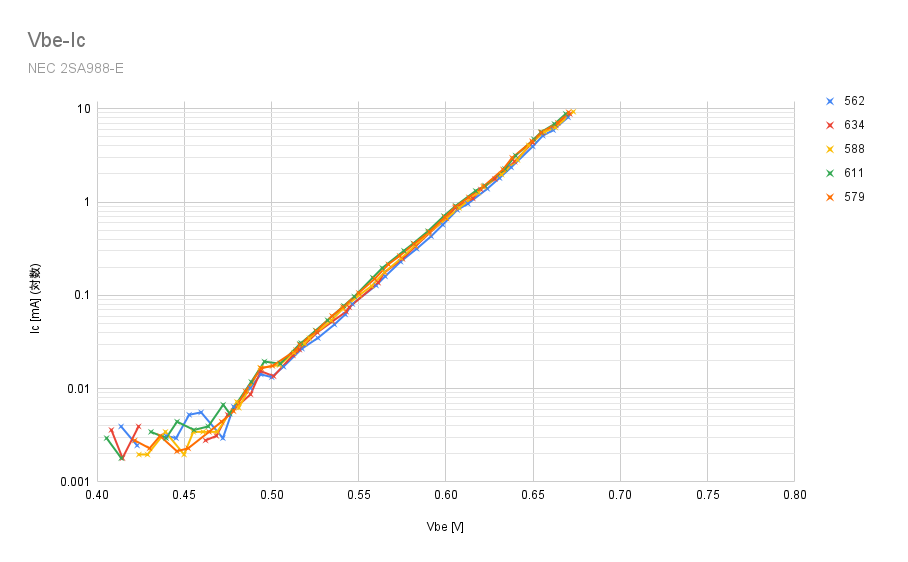

サンプル5個(hFE測定と同じ個体)の Vbe-Ic特性。測定条件は Vce = 6.0V。

小信号トランジスタ。

(続く)
