Jiangsu Changjiang C945

Jiangsu Changjiang C945 は台湾Jiangsu Changjiang(JSCJ、JCET、江苏长晶科技股份有限公司)の汎用小信号シリコントランジスタ。NPN型。明確にうたっていないものの、型式から推定されるのは NEC 2SC945 のセカンドソース品。Jiangsu Changjiang A733 とコンプリペア。

TO-92形(EIAJ : SC-43)。2SC945 は定番の品種のため、各社がセカンドソース品を作っているが、多くのパーツ店で取り扱いがあるセカンドソース品の中での定番品。NEC製のオリジナルではランク分けを、-R(90-180)、-Q(135-270)、-P(200-400)、-K(300-600) としていたが、本品種では -O(70-140)、-Y(120-240)、-GR(200-400)、-BL(350-700) と東芝の品種のランク分けを使用している。(もし本品種が 2SC945 のセカンドソースだと考えると) Ic が異なる、Pc が異なる、fT が低いなど、本家と性能はあまり類似していない。

素子のインピーダンスの高さ(定電流性の高さ)と比例するアーリー電圧が実測値で約68V と、本家NEC 2SC945 の約99V と比べて低い。カレントミラー回路など、トランジスタの定電流性を利用した回路で使用した場合、回路全体の性能に影響する。

Ic-hFE特性は素子間のバラつきがあり、Ic(Ib)によって値が動くのが気になる。このクラスでは特性の良い他の品種(例えば、ROHM 2SC1740S など)がいまはまだ手に入るので、わざわざこの品種を指定して購入するメリットは感じられない。強いて挙げるとすれば、コストが安い(6円)ことくらいか。

同社が製造販売している Jiangsu Changjiang 2SC1815 と特性が酷似しており、わざわざ汎用品種を作り分けるとは考えづらいこと、ランク分けが同じ、Ic が同じ、Pc が同じになっていることなどから考えて、同じチップをそれぞれの型式のものとしてマーキングを変えて販売しているものと考えられる。

Jiangsu Changjiang C945。Vceo ≦ 50V、Ic ≦ 150mA、Pc ≦ 400mW

Jiangsu Changjiang C945

Jiangsu Changjiang C945。マーキングは C945 / GR331。TO-92サイズ

写真のものは、2023年に aitendo で購入したもの。hFE は NEC の -P(200-400)相当の、GRランク(200-400)。

Jiangsu Changjiang C945。Ic-hFE特性

同一ロット品からサンプルを 5個、適当に抽出して hFE を測定したもの。Ic = 1.0mA付近の数値で、317、357、352、358、360 とバラつきあり。なお、Ic(Ib)依存も少しあり、Ic によって hFE が上がったり下がったりする個体がある。一般的に、この領域では Ic が増えるほど hFE は下がるが、Ic が増えるに伴ってIc が上がる個体(サンプルの hFE : 317 の個体など)もある。測定条件は Vce = 6.0V。

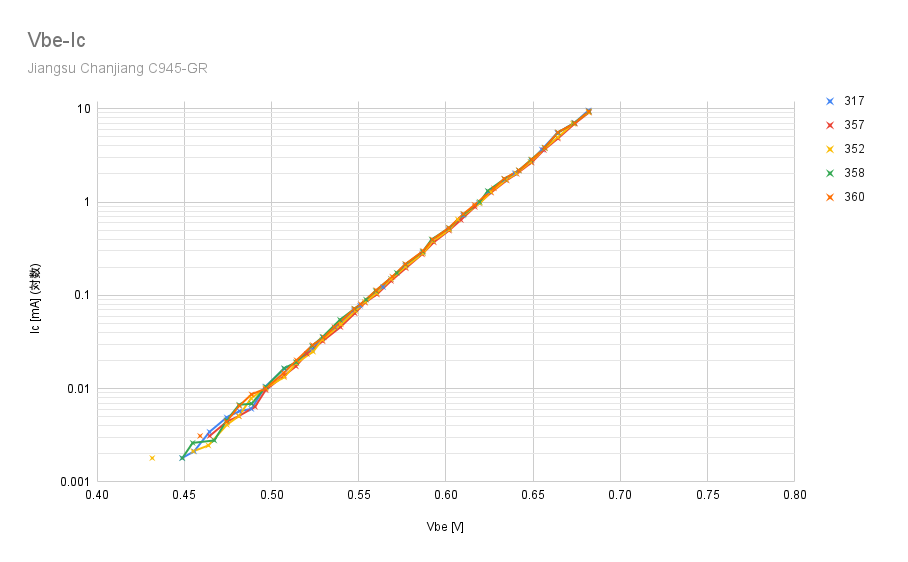

以下の特性は、hFE : 317 の個体を計測。
