EL34PPアンプの製作

歪率特性

無帰還アンプのため 100Hz，1kHz，10kHz の歪率が揃っています．

歪みが発生する原因は位相反転段の P-K分割回路のカソード側がクリップするためで P-K分割段の B電圧を 400V にすればもう少し高出力まで低歪みになると思います．

測定は hp製オーディオアナライザ8903B を使用しました．

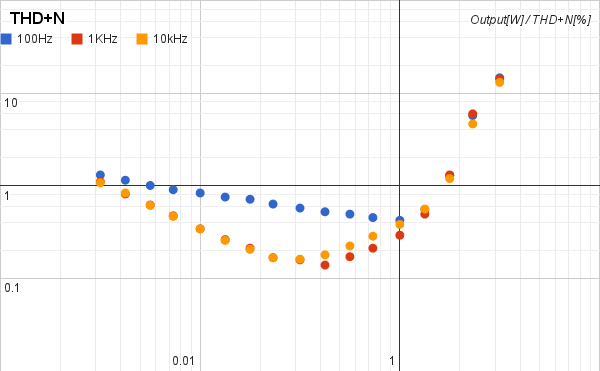

歪率特性 8Ω
